Plateforme de flottaison à air pour exposition LDL d'une carte porteuse de circuit intégré PDM-2K600-Z10-X160-Y1350-LDl

Caractéristiques du produit :

Performances dynamiques élevées
XY adopte un rail de guidage flottant à air entièrement fermé offrant une bonne stabilité
On choisit une boucle de rétroaction à réseau de diffraction à dilatation nulle de haute précision, présentant un faible coefficient de dilatation et une influence minimale de la dérive thermique.

L'axe Z utilise des ressorts magnétiques pour équilibrer la charge, personnalisable
L'itinéraire, la taille et les câbles peuvent être personnalisés selon les exigences du client.

Il peut être évalué et personnalisé en fonction des besoins du client, tels que la configuration, l'itinéraire, la charge, la structure spéciale, etc.

Caractéristiques structurelles :

Plateforme flottante à air multi-axes, utilisant une structure d'empilage XY flottante à air
Suspension des axes K et Z sur le côté de la traverse (rail de guidage mécanique)

Commande directe d'un moteur linéaire sans fer sans effet de crantage
Fonctionnement fluide à basse vitesse (avec des fluctuations de vitesse minimales). Équipé d'une règle graduée sans contact de haute précision, il offre d'excellentes performances dynamiques, une grande précision de positionnement et une excellente répétabilité.

Sélection d'un système de retour d'information de position de réseau de haute précision pour une plateforme de flottaison à air multiaxes

La répétabilité de l'ensemble du trajet est inférieure à 0,5 µm.
La précision du positionnement est inférieure à 1 µm.

Scénarios d'application

Principalement utilisé dans les lignes de production de semi-conducteurs, la production de microélectronique, les écrans LCD, la production de circuits imprimés et autres projets industriels exigeant une précision et une efficacité élevées.

Contactez-nous Télécharger

détails du produit

télécharger

Plateforme de flottaison à l'air pour exposition au LDL d'une carte porteuse de circuit intégré
PDM-2K600-Z10-X160-Y1350-LDl

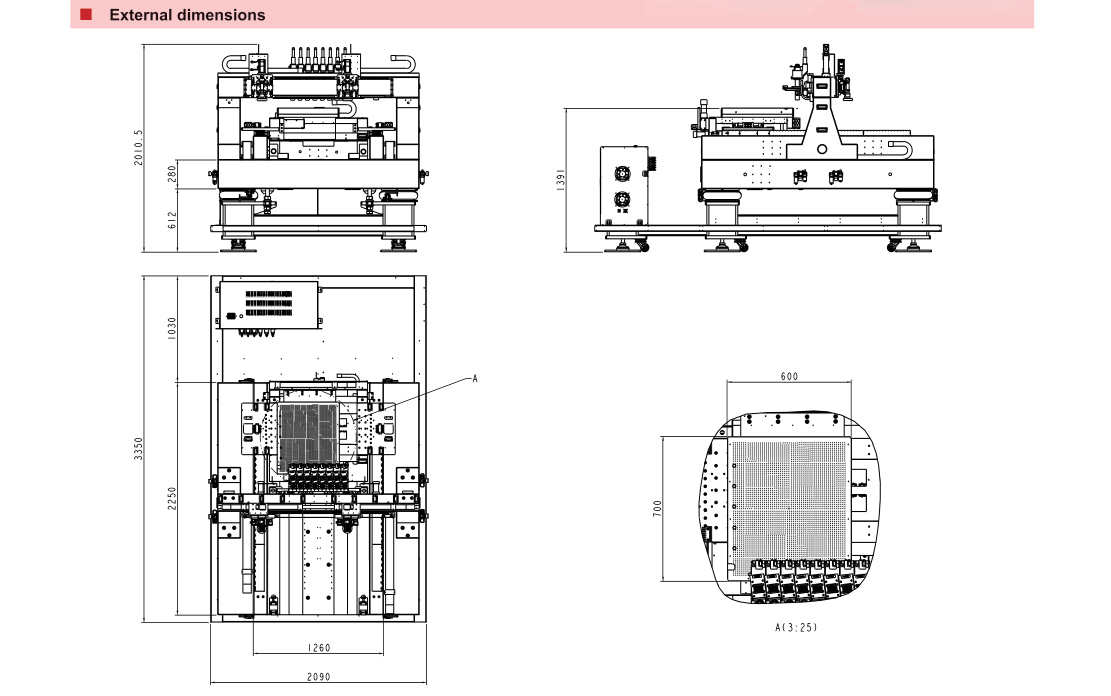

Capture d'écran de WeChat Work_17782245543240

Plateforme de flottaison à l'air pour exposition au LDL d'une carte porteuse de circuit intégré Spécifications du PDM-2K600-Z10-X160-Y1350-LDl
Tableau des paramètres
Modèle de plateforme	PDM-2K600-Z10-X160-Y1350-LDI
Axial	Axe X	Axe Y	Axe ZXY Sur la plateforme	Monté sur le traverse de l'axe Z	Axe Z sur l'axe K	Axe K1/K2	Petit axe X
Voyage	160 mm	1350 mm	10 mm	10 mm	20 mm	800 mm	700 mm
Formulaire	-	-	-	double moteur double grille	-	-	-
Charger	≥ Axe Z + 10 kg	≥10 kg	≥10 kg	≥30 kg	≥3 kg	3 (Suspension latérale) +Petit axe Z	3 (Suspension latérale)
Résolution de l'encodeur	0,05 μm	0,05 μm	-	0,1 μm	20 μm	0,1 μm	0,1 μm
Étape minimale	0,5 μm	0,25 μm	20 μm	0,5 μm	20 μm	0,5 μm	0,5 μm
précision de positionnement linéaire	1 μm	1 μm	6 μm	5 μm	6 μm	4 μm	4 μm
répétabilité bidirectionnelle	0,5 μm	0,5 μm	4 μm	3 μm	4 μm	2 μm	2 μm
vitesse maximale	300 mm/s	300 mm/s	15 mm/s	-	-	8 μm	8 μm
Accélération maximale	0,2 mm/s²	2000 mm/s²	-	-	-	8 μm	8 μm
Temps de réglage pour 0,5 µm Seuil de position (s)			-	-	-	-	-
Stabilité de la vitesse	-	(30-300 mm/s)	-	-	-	-	-
Contrôleur PSO	-	Résolution de 0,05 μm	-	-	-	-	-
-	-	Fréquence de sortie des impulsions ≥ 2,4 MHz	-	-	-	-	-
rectitude bidirectionnelle	-	-	-	3 μm	-	-	-
rectitude horizontale	-	-	8 μm	8 μm	8 μm	-	-
rectitude verticale	-	-	8 μm	8 μm	8 μm	-	-
Embardée	-	-	8 secondes d'arc	2,5 secondes d'arc	10 secondes d'arc	6 secondes d'arc	6 secondes d'arc
Pas	-	-	8 secondes d'arc	8 secondes d'arc	10 secondes d'arc	8 secondes d'arc	8 secondes d'arc
Rouler	-	-	-	-	-	8 secondes d'arc	8 secondes d'arc
vitesse maximale	-	-	15 mm/s	15 mm/s	15 mm/s	500 mm/s	500 mm/s
Accélération maximale	-	-	-	-	-	4000 mm/s²	4000 mm/s²
Verticalité (orthogonalité) de Ki, Axes K2 et axe Y	-	-	-	-	-	3 secondes d'arc	-
Temps de réglage pour ± 0,5 µm Seuil de position	-	-	-	-	-	Accélération supérieure à 50 000 tr/min, en conditions de charge suspendue
Verticalité des petits axes X et Y	-	-	-	-	-	-	3 secondes d'arc
Orthogonalité avec l'axe K	-	-	-	-	20 secondes d'arc	-	-
