Paramètres de spécification

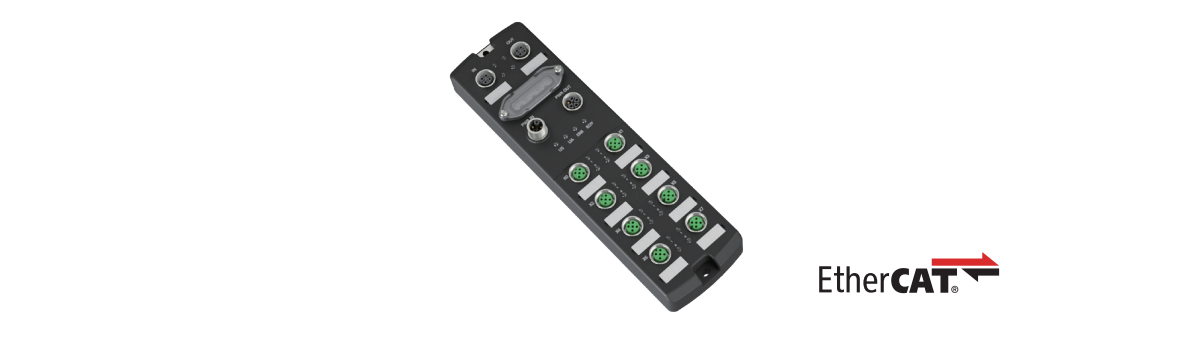

Spécifications de la série EtherCAT IO-Link Master
Modèle de produit		LC67-EC-IL8A	LC67-EC-IL4A4B	LC67-EC-IL8B
Nom du produit		Maître IO-Link	Maître IO-Link	Maître IO-Link
Bus Paramètres	Protocole de bus	EtherCAT
	Nombre d'esclaves	Selon le site principal
	Nombre de points d'E/S	Jusqu'à 16 entrées, jusqu'à 8 sorties	Jusqu'à 12 entrées, jusqu'à 8 sorties	Jusqu'à 8 entrées, jusqu'à 8 sorties
	Câble	Câble Ethernet de catégorie 5 (et supérieure)
	Distance de transmission	≤100 m (distance entre stations)
	Vitesse du bus	100 Mbps
IO-LINK Paramètres	Interfaces DI/DO/IO-Link	8xM12, 5 broches, code A
	Description du port	8 ports de classe A	4 ports de classe A 4 ports de classe B	8 ports de classe B
	Nombre de canaux IO-Link	8
	Débit de données IO-Link	COM1 (4,8 kbit/s), COM2 (38,4 kbit/s), COM3 (230,4 kbit/s)
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Total des États-Unis	Max. 16A
	Total UA Courant	Max. 16A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	Max16	Max12	Max8
	Type de signal d'entrée	PNP
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable
Sortir Caractéristiques	Nombre de canaux de sortie	8
	Type de signal de sortie	PNP
Physique Paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

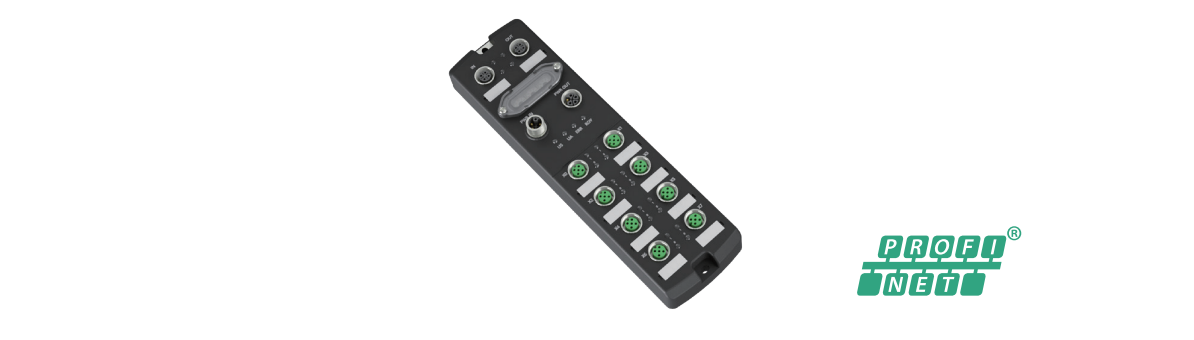

Spécifications de la gamme Profinet IO-Link Master Series
Modèle de produit		LC67-PN-IL8A	LC67-PN-IL4A4B	LC67-PN-IL8B
Nom du produit		Maître IO-Link	Maître IO-Link	Maître IO-Link
Bus Paramètres	Protocole de bus	Profinet
	Nombre d'esclaves	Selon le site principal
	Nombre de points d'E/S	Jusqu'à 16 entrées, jusqu'à 8 sorties	Jusqu'à 12 entrées, jusqu'à 8 sorties	Jusqu'à 8 entrées, jusqu'à 8 sorties
	Câble	Câble Ethernet de catégorie 5 (et supérieure)
	Distance de transmission	≤100 m (distance entre stations)
	Vitesse du bus	100 Mbps
IO-LINK Paramètres	Interfaces DI/DO/IO-Link	8xM12, 5 broches, code A
	Description du port	8 ports de classe A	4 ports de classe A 4 ports de classe B	8 ports de classe B
	Nombre de canaux IO-Link	8
	Débit de données IO-Link	COM1 (4,8 kbit/s), COM2 (38,4 kbit/s), COM3 (230,4 kbit/s)
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Total des États-Unis	Max. 16A
	Total UA Courant	Max. 16A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	Max16	Max12	Max8
	Type de signal d'entrée	PNP
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable
Sortir Caractéristiques	Nombre de canaux de sortie	8
	Type de signal de sortie	PNP
Physique Paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

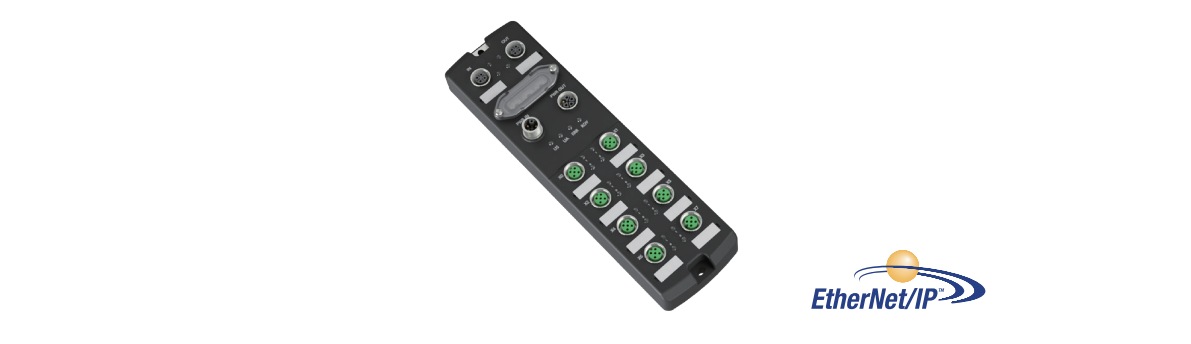

Spécifications de la série EtherNet/IP IO-Link Master
Modèle de produit		LC67-EIP-IL8A	LC67-EIP-4A4B	LC67-EIP-8B
Nom du produit		Maître IO-Link	Maître IO-Link	Maître IO-Link
Bus Paramètres	Protocole de bus	EtherNet/IP
	Nombre d'esclaves	Selon le site principal
	Nombre de points d'E/S	Jusqu'à 16 entrées, jusqu'à 8 sorties	Jusqu'à 12 entrées, jusqu'à 8 sorties	Jusqu'à 8 entrées, jusqu'à 8 sorties
	Câble	Câble Ethernet de catégorie 5 (et supérieure)
	Distance de transmission	≤100 m (distance entre stations)
	Vitesse du bus	100 Mbps
IO-LINK Paramètres	Interfaces DI/DO/IO-Link	8xM12, 5 broches, code A
	Description du port	8 ports de classe A	4 ports de classe A 4 ports de classe B	8 ports de classe B
	Nombre de canaux IO-Link	8
	Débit de données IO-Link	COM1 (4,8 kbit/s), COM2 (38,4 kbit/s), COM3 (230,4 kbit/s)
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Total des États-Unis	Max. 16A
	Total UA Courant	Max. 16A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	Max16	Max12	Max8
	Type de signal d'entrée	PNP
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable
Sortir Caractéristiques	Nombre de canaux de sortie	8
	Type de signal de sortie	PNP
Physique Paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

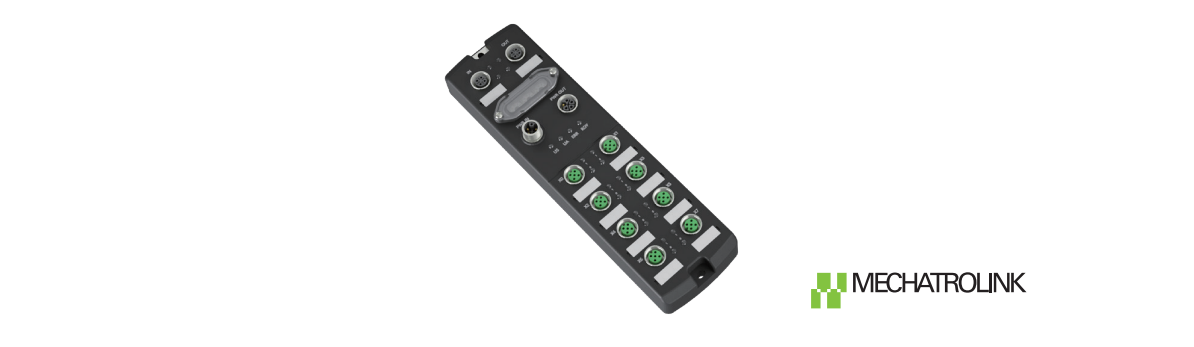

Spécifications de la série MECHATROLINK IO-Link Master
Modèle de produit		LC67-MC-8A	LC67-MC-4A4B	LC67-MC-8B
Nom du produit		Maître IO-Link	Maître IO-Link	Maître IO-Link
Bus Paramètres	Protocole de bus	MECHATROLINK-III
	Nombre d'esclaves	Selon le site principal
	Nombre de points d'E/S	Jusqu'à 16 entrées, jusqu'à 8 sorties	Jusqu'à 12 entrées, jusqu'à 8 sorties	Jusqu'à 8 entrées, jusqu'à 8 sorties
	Câble	Câble Ethernet de catégorie 5 (et supérieure)
	Distance de transmission	≤100 m (distance entre stations)
	Vitesse du bus	100 Mbps
IO-LINK Paramètres	Interfaces DI/DO/IO-Link	8xM12, 5 broches, code A
	Description du port	8 ports de classe A	4 ports de classe A 4 ports de classe B	8 ports de classe B
	Nombre de canaux IO-Link	8
	Débit de données IO-Link	COM1 (4,8 kbit/s), COM2 (38,4 kbit/s), COM3 (230,4 kbit/s)
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Total des États-Unis	Max. 16A
	Total UA Courant	Max. 16A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	Max16	Max12	Max8
	Type de signal d'entrée	PNP
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable
Sortir Caractéristiques	Nombre de canaux de sortie	8
	Type de signal de sortie	PNP
Physique Paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

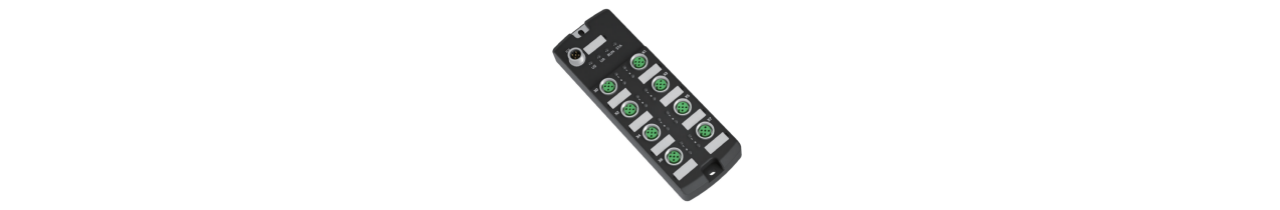

Spécifications de l'esclave IO-Link
Modèle de produit		M12A-IL-DI16P	M12A-IL-DI16N	M12A-IL-DO16P	M12A-IL-DO16N	M12A-IL-C16P	M12A-IL-C16N
Nom du produit		Esclave de liaison d'E/S
Bus Paramètres	Protocole de bus	IO-Link
	Câble	Câble dédié IO-Link
	Distance de transmission	≤20 mètres (à maîtriser)
	Vitesse du bus	COM2 (38,4 kbps)
IO-LINK Paramètres	Interface IO-Link	Connecteur M12*1, codé A, 5 broches
	Description d'IO-Link	Interface de classe A
	Interface d'entrée/sortie	Connecteur femelle M12*8, codé A, 5 broches
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Courant d'entrée total	Max. 2 A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	16		/		Max.16
	Type de signal d'entrée	PNP	NPN	/		PNP	NPN
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable		/		Valeur par défaut : 3 ms ; configurable
	Courant d'entrée	4 mA			/	4 mA
Sortir Caractéristiques	Nombre de canaux de sortie	/		Max.16
	Type de signal de sortie	/		PNP	NPN	PNP	NPN
	Courant maximal traversant Canal de sortie	/		0,5 A
Physique Paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

Spécifications de l'esclave IO-Link
Modèle de produit		M12-IL-108B	M12-IL-M12O08V	M12-lL-M12O08A
Nom du produit		Esclave de liaison d'E/S
Bus Paramètres	Protocole de bus	IO-Link
	Câble	Câble dédié IO-Link
	Distance de transmission	≤20 mètres (à maîtriser)
	Vitesse du bus	COM2 (38,4 kbps)
IO-LINK Paramètres	Interface IO-Link	Connecteur mâle M12*1, codé A, 5 broches
	Description d'IO-Link	Interface de classe A
	Interface d'entrée/sortie	Connecteur femelle M12*8, codé A, 5 broches
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en Ukraine
	Courant total	Max. 2 A
	Protection du port	Protection contre les surintensités
Interface d'E/S Paramètres	Signal d'entrée	0-10V/±10V/0-5V/±5V 4-20 mA/0-20 mA	/
	Nombre de canaux d'entrée	8	/
	Signal de sortie	/	0-10V/±10V/0-5V/±5V	4-20 mA/0-20 mA
	Nombre de canaux de sortie	/	8
	Type de signal	Tension/courant	Tension	Actuel
	Résolution	16 bits
	Précision	±0,1%
	Protection du port	Protection contre les surintensités et les surtensions
	Isolation électrique	500 V CA
Physique paramètres	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67

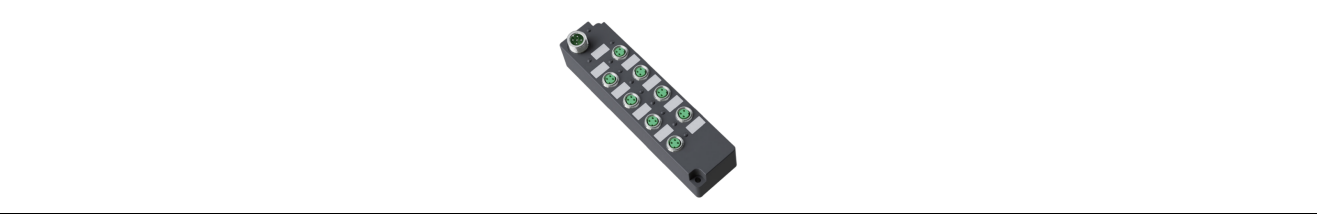

Spécifications de l'esclave IO-Link
Modèle de produit		M8A-IL-DI8N	M8A-IL-DI8P	M8A-IL-DO8N	M8A-IL-DO8P
Nom du produit		Esclave de liaison d'E/S
Paramètres du bus	Protocole de bus	IO-Link
	Câble	Câble dédié IO-Link
	Distance de transmission	≤20 mètres (à maîtriser)
	Vitesse du bus	COM2 (38,4 kbps)
IO-LINK Paramètres	Interface IO-Link	Connecteur M12*1, code A, 5 broches
	Description d'IO-Link	Interface de classe A
	Interface d'entrée/sortie	Connecteur femelle M8*8, code A, 3 broches
Alimentation Paramètres	Tension d'entrée	24 V CC
	Méthode d'isolement	Isolement aux États-Unis et en UA
	Courant d'entrée total	Max. 2 A
	Protection du port	protection contre les surintensités
Saisir Caractéristiques	Nombre de canaux d'entrée	8		/
	Type de signal d'entrée	NPN	PNP	/
	Filtrage des entrées	Valeur par défaut : 3 ms ; configurable		/
	Courant d'entrée	4 mA		/
Sortir Caractéristiques	Nombre de canaux de sortie	/		8
	Type de signal de sortie	/		NPN	PNP
	Courant maximal par canal de sortie	/		0,5 A
Paramètres physiques	Température de fonctionnement	-25 à 60 °C
	Température de stockage	-40 à 75 °C
	Indice de protection	IP67
