Module d'E/S série MINI2 : entrées et sorties numériques

détails du produit

télécharger

description du produit

Les modules d'E/S de la série MlNl de Lingchen Technology conviennent à diverses applications de contrôle et de collecte de données. Ces modules occupent un espace minimal, offrent des performances en temps réel élevées et se déclinent en une large gamme de types, notamment des E/S numériques, des E/S analogiques, des modules de température et des modules de communication, répondant ainsi aux besoins divers et spécifiques des utilisateurs.

Paramètres de spécification

Spécifications du module d'E/S de la série MINI2
Entrée numérique
Canal d'entrée	Selon le modèle
Type d'entrée	configurable NPN/PNP
Tension d'entrée	Tension nominale : 24 V CC (21 V à 28 V CC)
Courant d'entrée (typique)	3,5 mA (valeur typique à 24 V)
impédance d'entrée	6,8 kΩ
Signal logique 1 (minimum)	>15 V CC (différence de tension entre la borne d'entrée et la borne COM)
Signal logique 0 (maximum)
Temps de réponse du matériel ON/FF	100 µs/100 µs (Max)
Fréquence de réponse en entrée	500 Hz max.
Filtrage logiciel	Support, configurable
Faut-il isoler ?	Isolation par optocoupleur, 3750 Vrms
Voyant lumineux	1 LED verte par canal

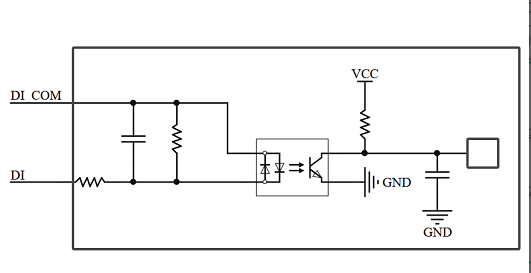

Schéma général du circuit d'entrée
Sortie numérique
Canal de sortie	Selon le modèle
Type de sortie	Sortie de type fuite (NPN)
	Sortie de type source (PNP)
Tension de sortie	24 V CC
Courant de sortie	0,5 A/canal (maximum), 2 A/8 canaux
Protection du port	protection contre les surintensités
Fréquence de commutation de sortie	500 Hz (max.)
Impédance d'état connecté	0,2 Ω
Faut-il isoler ?	Isolation par optocoupleur, 3750 Vrms
Voyant lumineux	1 LED verte par canal

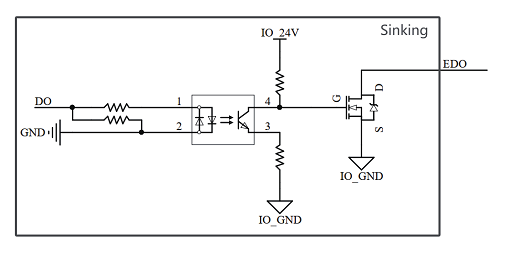

Schéma de fuite circuit de sortie de type (côté bas)

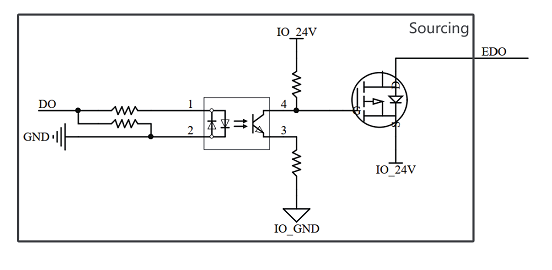

Schéma de la source circuit de sortie de type (côté haut)

Informations de commande
Catégorie	Modèle	Instructions
Numérique 1O	LCTE-MINI2-IO16	16 entrées (NPN/PNP) et 16 sorties (sortie NPN)
	LCTE-MINI2-IO16-P	16 entrées (NPN/PNP) et 16 sorties (sortie PNP)
	LCTE-MINI2-IN32	32 entrées (NPN/PNP)
	LCTE-MINI2-OUT32	32 sorties (NPN)
	LCTE-MINI2-OUT32-P	32 sorties (PNP)
	LCTE-MINI2-IO8	8 entrées (NPN/PNP) et 8 sorties (sortie NPN)
