Application de la carte de contrôle de mouvement PCIe-M60 de Lingchen Technology dans une machine de tri par vision
1. Introduction
Face à l'évolution accélérée de l'automatisation industrielle vers l'intelligence artificielle, la carte de contrôle de mouvement PCIE-M60 de Lingchen Technology, grâce à ses performances exceptionnelles, redéfinit le paysage technologique des systèmes de tri par vision. Cet article analyse en détail la valeur ajoutée de ce produit innovant sous différents angles, notamment ses applications commerciales et sa mise en œuvre technique.
2. Contexte de l'application au marché
Les machines de tri par vision sont largement utilisées dans la fabrication de pointe, constituant un système d'application différencié dans l'industrie du matériel informatique, l'industrie numérique 3C et l'industrie des batteries pour énergies nouvelles.
Applications dans l'industrie de la fabrication de matériel informatique
Dans l'industrie de la fabrication de quincaillerie, cet équipement est principalement utilisé pour le contrôle dimensionnel de pièces de précision (telles que des vis miniatures, des ressorts de forme irrégulière et des pièces embouties avec précision). Grâce à l'association d'une caméra industrielle haute résolution et de la technologie de balayage laser, il permet d'identifier avec précision des tolérances dimensionnelles de 0,01 mm et de détecter simultanément 32 types de défauts d'aspect, comme les rayures superficielles et les points d'oxydation. Son efficacité est plus de 12 fois supérieure à celle d'un contrôle manuel traditionnel.
Applications dans l'industrie numérique 3C
Les systèmes de tri visuel ont évolué vers des modules d'inspection spécialisés, adaptés aux composants électroniques. Sur les lignes de production de cartes mères pour smartphones, d'écouteurs TWS et de modules d'écrans flexibles, ils permettent des opérations complexes telles que l'analyse microscopique de la qualité des joints de soudure, le positionnement précis des microcomposants et la mesure de l'indice de réfraction des matériaux transparents. Un grand fabricant de téléphones mobiles, grâce à l'imagerie multispectrale, a réduit son taux de défauts de 500 ppm à moins de 50 ppm, atteignant une cadence de tri de 6 000 pièces par heure avec des bras robotisés.
Applications dans le domaine des véhicules à énergies nouvelles
Dans le processus de fabrication des batteries pour énergies nouvelles, l'inspection visuelle a permis de mettre en place un réseau de contrôle qualité complet, des matières premières aux batteries finies : le processus de revêtement des électrodes utilise une inspection bimodale par rayons X et lumière visible, capable de détecter des irrégularités de revêtement jusqu'à 4 µm ; la section d'assemblage des cellules est équipée d'un système d'éclairage annulaire à 360° pour capturer avec précision les défauts de séparateur de 0,5 mm² ; la ligne de conditionnement des modules est équipée d'algorithmes d'apprentissage profond d'intelligence artificielle, atteignant un taux de précision de 99,98 % dans la reconnaissance des caractères à la surface de la batterie. Un fabricant leader de batteries de puissance a ainsi réduit le cycle de production d'une batterie à 2,8 secondes grâce au déploiement d'un système d'inspection en ligne, évitant des pertes économiques de plus de 230 millions de yuans par an.
3. Architecture de mise en œuvre technique

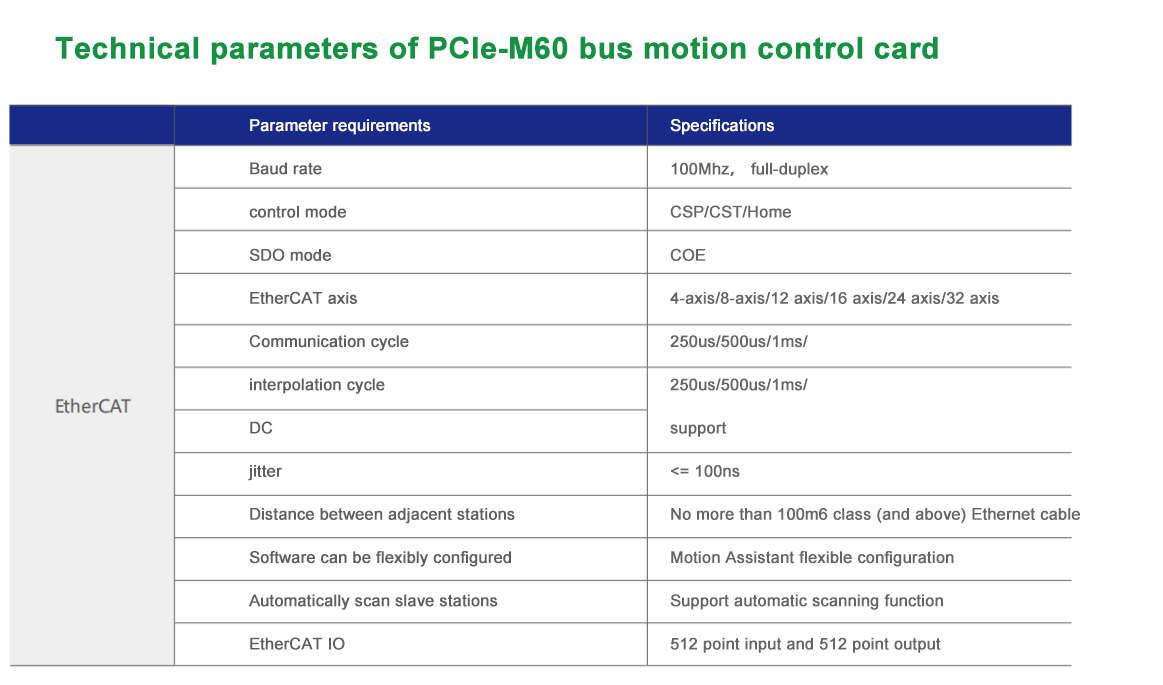

La carte de contrôle de mouvement PCIe-M60 de Lingchen Technology offre des capacités de contrôle exceptionnelles. Elle peut gérer jusqu'à 32 axes de mouvement et jusqu'à 512 entrées/sorties numériques (DI et DO) simultanément. Elle prend également en charge l'acquisition et la sortie de signaux analogiques. Son cycle de communication bus maximal atteint 250 µs. Ses fonctions de mouvement incluent le mouvement relatif mono-axe, le mouvement absolu, le déplacement par à-coups, le retour à l'origine, l'interpolation multi-axes, le positionnement multi-axes par points, le mouvement par engrenages électroniques, etc., répondant ainsi aux besoins variés de l'automatisation industrielle.

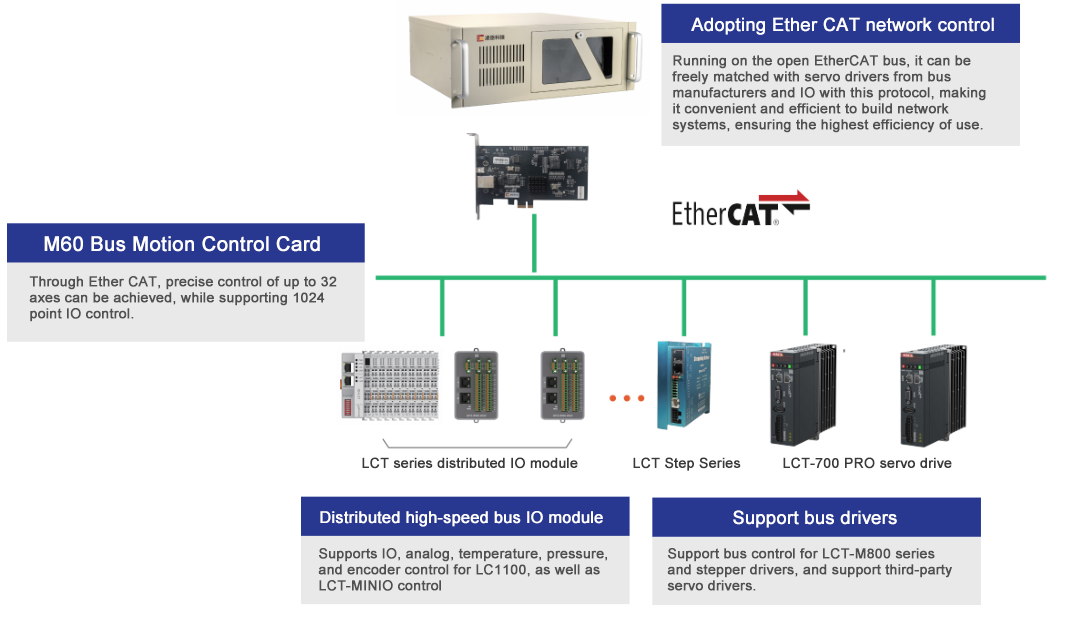

Conception et application de solutions de tri optique à grande vitesse
Le PCIe M60 joue un rôle crucial dans la conception des machines de tri visuel à grande vitesse. Son utilisation est étroitement intégrée à l'architecture système globale et au processus de mise en œuvre fonctionnelle.
Méthode d'implémentation des fonctions et configuration matérielle
Connexion matérielle de la carte de contrôle de mouvement : La carte de contrôle de mouvement est directement insérée dans l’emplacement PCIe de l’ordinateur industriel afin d’établir un canal de transmission de données stable et à haut débit et d’assurer le travail collaboratif entre les différentes parties du système.
Compatibilité avec les systèmes d'exploitation : Le système prend en charge les versions 32 bits et 64 bits de Windows 7/10, ce qui lui confère une large applicabilité et lui permet de répondre aux besoins d'utilisation de différents utilisateurs dans divers environnements de systèmes d'exploitation.
Prise en charge des outils de développement logiciel : En matière de développement logiciel, il prend en charge plusieurs langages de programmation tels que VS C#, VB.ENT et C++, offrant aux développeurs un large éventail de choix et facilitant la conception flexible des programmes et la personnalisation des fonctions en fonction des besoins réels du projet.
4. À propos de nous
Les cartes de contrôle de mouvement de Lingchen Technology répondent à des spécifications rigoureuses. Du choix des matériaux à la conception des circuits, chaque aspect a été méticuleusement étudié et optimisé pour garantir la stabilité et la fiabilité du produit. Grâce à leurs puissantes capacités de contrôle, leurs performances de transmission de données à haut débit et leur large compatibilité, elles offrent des solutions de contrôle de mouvement efficaces et précises pour les trieuses optiques et autres équipements d'automatisation industrielle. Elles permettent ainsi aux entreprises d'améliorer leur productivité et la qualité de leurs produits, de réduire les pannes et les coûts de maintenance, et de se démarquer sur un marché concurrentiel.
