Les PC industriels Lingchen permettent une inspection visuelle des batteries au lithium

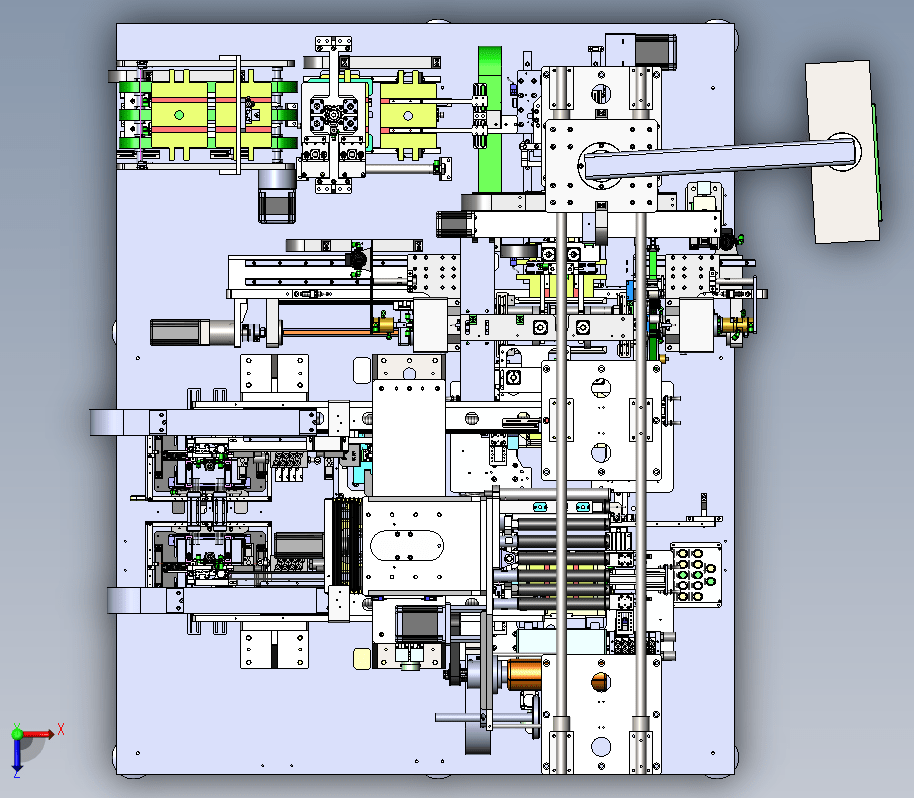

Portée par le développement rapide des véhicules à énergies nouvelles, des smartphones et des systèmes de stockage d'énergie, la demande en batteries lithium-ion ne cesse de croître. Le marché mondial de l'inspection de surface des cellules de batteries était estimé à environ 490 millions de dollars en 2025 et devrait atteindre 636 millions de dollars d'ici 2031, soit un taux de croissance annuel composé (TCAC) de 7 %. L'inspection visuelle des batteries lithium-ion a évolué, dépassant la simple détection des défauts pour englober un large éventail de processus, incluant l'analyse structurelle interne, les tests de cohérence des cellules et le contrôle dynamique de la qualité. L'inspection visuelle est une étape indispensable à chaque phase du processus de fabrication, depuis le traitement des matières premières et la fabrication des cellules jusqu'à l'assemblage, les tests et le conditionnement des batteries. Les systèmes de vision industrielle haut de gamme atteignent désormais des capacités de mesure dimensionnelle inférieures au micron et un taux de détection des défauts de 99,99 %, ce qui impose des exigences exceptionnelles en matière de puissance de calcul et de stabilité de leurs contrôleurs principaux : les PC industriels. S'appuyant sur son portefeuille de PC industriels hautes performances, Lingchen Technology fournit la puissance de calcul essentielle et le support de contrôle collaboratif requis pour les équipements d'inspection visuelle des batteries lithium-ion, permettant ainsi à l'industrie d'atteindre une inspection de haute précision au niveau submicronique.

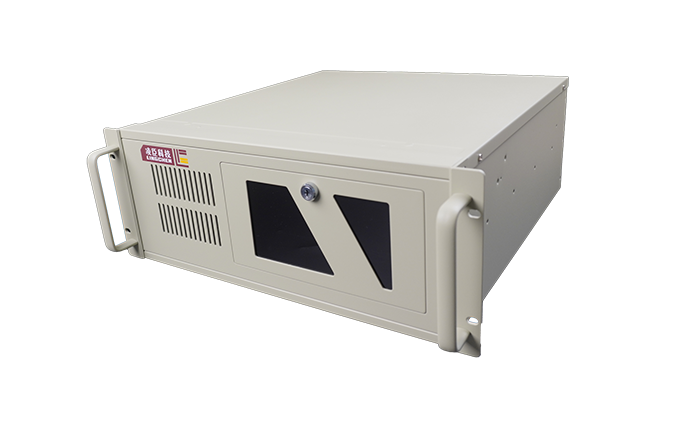

Ordinateur industriel Lingchen
Dans les systèmes d'inspection visuelle des batteries lithium-ion, les PC industriels Lingchen font office de « cerveau », assurant principalement trois tâches essentielles :
Traitement à haute vitesse des données d'inspection : réception en temps réel des données d'image provenant de caméras industrielles haute résolution, réalisation d'un prétraitement (filtrage, amélioration et conversion en niveaux de gris, par exemple) et utilisation de modèles algorithmiques pour extraire les caractéristiques et identifier les défauts.
Contrôle coordonné de plusieurs appareils : synchronisation du fonctionnement de différentes unités (notamment le clignotement de la source lumineuse, le déclenchement de la caméra, le positionnement de la plateforme de mouvement et l’actionnement du mécanisme de tri) afin de garantir un flux de travail d’inspection fluide et cohérent.
Stockage et interaction des résultats d'inspection : enregistrement des journaux d'inspection, calcul des taux de rendement et interfaçage avec les systèmes MES pour permettre une traçabilité complète de la qualité tout au long du processus.
Prenons l'exemple de la détection de microfissures sur les bords des feuilles d'électrodes de batteries au lithium : les PC industriels Lingchen fonctionnent de concert avec un système de vision pour exécuter le flux de travail suivant :
Après la capture d'images des bords de la feuille d'électrode par une caméra haute résolution, l'ordinateur industriel Lingchen effectue d'abord un débruitage et une conversion en niveaux de gris afin d'améliorer le contraste entre les microfissures et le fond. L'image est ensuite convertie en une matrice de niveaux de gris, et des algorithmes de détection de contours sont appliqués pour calculer la surface, la longueur et les caractéristiques directionnelles des zones présentant des variations brusques de niveaux de gris.
Par exemple, lorsqu'une zone continue présentant des gradients de gris anormaux (d'une longueur supérieure à 50 micromètres et d'une largeur inférieure à 5 micromètres) est détectée, le système l'identifie comme un défaut de microfissure et en classe la gravité selon différents degrés (mineur ou grave, par exemple). L'ensemble du processus est entièrement automatisé ; le délai entre l'acquisition de l'image et le diagnostic final est inférieur à 200 millisecondes. Ce délai répond parfaitement aux exigences de cadence élevée des lignes de production en série, tout en garantissant une précision de détection submicronique. Toutes les données de détection sont téléchargées simultanément sur le système MES, permettant une traçabilité complète des défauts (localisation, dimensions et horodatage) tout au long du processus de production.
Résumer
Grâce à leurs robustes capacités de traitement des données, leur fiabilité industrielle et leurs interfaces d'extension périphériques flexibles, les PC industriels de Lingchen Technology ont été déployés avec succès à différentes étapes de la production d'équipements d'inspection de surface de batteries lithium-ion. Qu'il s'agisse de la détection de microfissures à l'échelle submicronique le long des électrodes ou de la surveillance dynamique de la qualité à haute vitesse sur les lignes de production, les PC industriels de Lingchen offrent un support de calcul et de contrôle stable et efficace. À l'avenir, avec l'intégration croissante des technologies 5G, de l'informatique de périphérie et de l'intelligence artificielle, Lingchen Technology continuera d'optimiser les performances de ses PC industriels. En facilitant des mises à niveau plus intelligentes, plus précises et plus efficaces pour les équipements d'inspection de batteries lithium-ion, l'entreprise ambitionne de contribuer significativement au développement de haute qualité du secteur des énergies nouvelles.
À propos de nous
Fondée en 2006, Suzhou Lingchen Data Acquisition & Computer Co., Ltd. fonde son activité sur la création de valeur pour ses clients et le développement de partenariats mutuellement avantageux. L'entreprise fournit à ses clients des composants essentiels et des solutions système pour une large gamme d'équipements d'automatisation, notamment des ordinateurs industriels, des systèmes de contrôle de mouvement, des instruments de test et de mesure, des systèmes de vision industrielle et des robots. Lingchen supervise actuellement deux filiales à 100 % : Suzhou Xun'ya Automation Technology Co., Ltd., spécialisée dans la vente de systèmes robotiques, et TOK Robotics (Suzhou) Co., Ltd., spécialisée dans la R&D, la fabrication et la vente de produits de mouvement linéaire.
Réseau de systèmes de produits
Au sein de la structure hiérarchique des réseaux de contrôle automatisés, Lingchen Technology propose une gamme complète de produits couvrant les couches dispositifs, contrôle et information.
01 Ordinateurs industriels
Le châssis industriel Lingchen offre une protection physique complète aux cœurs informatiques critiques grâce à sa structure robuste de qualité industrielle, sa gestion thermique exceptionnelle et sa conception étanche à la poussière, garantissant un fonctionnement durable et stable même dans des environnements industriels difficiles caractérisés par des vibrations, de la poussière et des températures extrêmes.
02 PC industriel embarqué
Les PC industriels embarqués Lingchen se distinguent par leur conception industrielle compacte et robuste, intégrant des performances de calcul élevées, une connectivité étendue et une large tolérance aux variations de température et de tension. Spécialement conçus pour les applications embarquées – telles que la vision industrielle, l'informatique de périphérie et les équipements d'automatisation – ces systèmes offrent un cœur intelligent stable et fiable dans un espace réduit, favorisant ainsi le développement de l'industrie 4.0 et de l'Internet des objets (IoT).
Carte de contrôle de mouvement 03
La carte de commande de mouvement Lingchen est capable de contrôler jusqu'à 32 axes de mouvement et prend simultanément en charge le contrôle de jusqu'à 512 points d'entrée (DI) et 512 points de sortie (DO), avec un cycle de communication bus maximal de 250 µs. En termes de commande de mouvement, elle prend en charge des fonctions telles que le mouvement relatif mono-axe, le mouvement absolu, le déplacement manuel et le retour à l'origine par entraînement ; l'interpolation multi-axes ; le mouvement de table de points multi-axes ; et l'engrenage électronique.
Contrôleurs de mouvement série 04 LMC
Les contrôleurs de mouvement Lingchen série LMC sont conçus autour d'un noyau temps réel dur ouvert (avec une gigue
Contrôleurs de mouvement haute performance série 05 NAC
Au cœur du contrôleur Lingchen NAC se trouve une puissante capacité d'extension de bus, prenant en charge quatre maîtres EtherCAT pour un contrôle précis de 256 axes par station, soit un total de 4 096 canaux d'E/S. Ses fonctionnalités de contrôle de mouvement sont à la fois complètes et robustes : outre l'interpolation point à point, linéaire et circulaire standard, il intègre des fonctions avancées telles que l'interpolation 5 axes, le lissage de trajectoire par splines et les systèmes de coordonnées dynamiques. De plus, il intègre la suppression des vibrations, des fonctions d'atterrissage en douceur et des sorties de comparaison de position de haute précision. Grâce à ses huit groupes d'interpolation indépendants et à sa fonctionnalité d'interpolation continue, il répond efficacement aux exigences des trajectoires complexes et de la synchronisation à haute vitesse. L'environnement de développement est ouvert et flexible, compatible avec de nombreux langages de programmation, dont C++, C# et Python, et permet la programmation directe au sein du système d'exploitation temps réel, améliorant ainsi considérablement l'efficacité de l'intégration et du débogage.
06 Contrôleur de mouvement PLC
Les automates programmables Lingchen sont conformes aux spécifications PLCopen et à la norme internationale CEI 61131-3. Alliant hautes performances, compacité et conception modulaire, ils facilitent le développement et le déploiement. Largement utilisés dans les équipements d'automatisation et les systèmes de lignes de production de secteurs tels que l'électronique grand public, les batteries lithium-ion, l'emballage et l'imprimerie, ces automates peuvent également servir de nœuds de communication réseau au sein de lignes de production intégrées pour les secteurs de la logistique, de l'automobile et des biens de consommation. Répondant aux exigences d'isolation réseau interne/externe, de communication bus haut débit et de traitement des données en temps réel, ils constituent un cœur de contrôle stable et fiable pour une grande variété d'environnements industriels.
07 Cartes de réseau industrielles
Les cartes réseau industrielles Lingchen sont spécialement conçues pour les environnements industriels difficiles. Grâce à leurs capacités d'auto-négociation 10/100/1000 Mbps, elles offrent une connectivité réseau haut débit stable et fiable. Dotées d'une protection robuste contre les interférences et les surtensions, ainsi que d'une large plage de températures de fonctionnement, ces cartes sont largement utilisées dans des applications critiques telles que le contrôle de mouvement, la vision industrielle et les systèmes d'automatisation. Leur conception flexible permet une installation aisée, avec un support pleine hauteur standard et un support demi-hauteur en option, pour une intégration parfaite dans une vaste gamme d'équipements de production intelligents et de réseaux industriels.
Module d'E/S 08
Lingchen Technology propose une gamme complète de solutions de modules d'E/S, conçues pour répondre avec flexibilité aux diverses exigences de l'automatisation industrielle.
Modules d'E/S extensibles série LC/LD : compatibles avec de nombreux protocoles (EtherCAT, Profinet, Ethernet/IP et Modbus TCP), ces modules permettent d'étendre de manière flexible les capacités d'acquisition de données pour les signaux numériques et analogiques, la température, la pression et les impulsions. Ils sont largement utilisés dans des secteurs tels que l'électronique grand public, les batteries lithium-ion, les semi-conducteurs, l'automobile et le matériel médical.
Modules d'E/S série MINI : Caractérisée par sa taille compacte et ses hautes performances en temps réel, cette série comprend des modules d'E/S numériques, analogiques, de température et de communication. Ils sont parfaitement adaptés aux applications de contrôle et d'acquisition de données où l'espace est limité et la réactivité en temps réel est essentielle.
Modules d'E/S sans armoire de la série GWS : Bénéficiant d'une stabilité exceptionnelle et de capacités de câblage réseau pratiques, ces modules sont conçus pour les configurations de systèmes distribués, permettant des réductions significatives du temps et des coûts d'intégration du système.
L'ensemble de notre gamme de produits est conçu pour offrir aux utilisateurs une prise en charge des modules d'E/S fiables, faciles à intégrer et adaptables pour une grande variété de scénarios d'application.
