Application d'acquisition de déplacement de pression pour le module d'E/S de Lingchen Technology

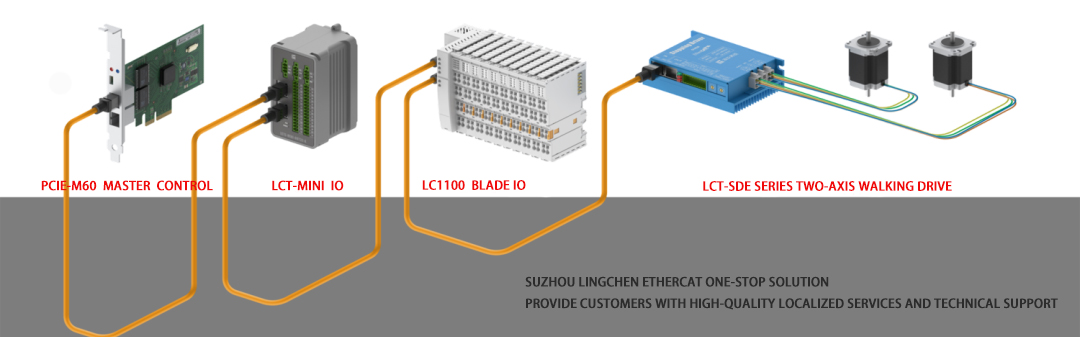

Le module LCTE-MINI-C2A4, développé par Lingchen Technology, offre une solution efficace pour la surveillance de grandeurs physiques telles que la pression, le déplacement et le couple dans les environnements industriels. Grâce à sa capacité d'acquisition synchrone multicanaux et à ses caractéristiques de traitement de données de haute précision, ce module intègre l'acquisition par codeur, l'entrée analogique, le déclenchement par seuil et les fonctions de verrouillage, ce qui le rend particulièrement adapté aux applications nécessitant l'enregistrement simultané du déplacement et de la force, comme les tests de boutons et l'analyse de mouvements mécaniques de précision.
I. Fonctions principales et paramètres techniques
1. Capacité d'acquisition synchrone multicanal : Acquisition par encodeur : Prend en charge une entrée différentielle à 2 canaux (signaux de phase AB), fréquence de réception de 20 MHz. Entrée analogique : 4 canaux, résolution 16 bits, prend en charge une entrée de tension de ±10 V, fréquence d'échantillonnage jusqu'à 20 kHz.
2. Déclenchement intelligent et verrouillage par seuil de tension : 2 canaux prennent en charge un réglage de seuil de ±10 V. Lorsque la tension analogique dépasse ou descend en dessous du seuil, une inversion de niveau est déclenchée. Ce signal de niveau peut être connecté au capteur de fin de course du pilote, ce qui provoque l’arrêt immédiat de l’arbre. Fonction de verrouillage de position : 2 canaux de verrouillage (LTC+/-). Dès la détection d’une différence de tension de 5 V, la position actuelle de l’encodeur est immédiatement enregistrée dans la file d’attente FIFO, garantissant ainsi une acquisition précise des données de déplacement critiques.
3. Modes de fonctionnement flexibles : Mode d’interrogation : Lecture en temps réel des coordonnées de position de l’encodeur (2 canaux) et des valeurs de tension analogiques (4 canaux), adapté à la surveillance de routine. Mode d’acquisition continue : Fonction principale, permettant l’acquisition synchrone de la position de l’encodeur et des données analogiques, garantissant une correspondance biunivoque entre les deux ensembles de données. La taille d’un échantillon en acquisition continue peut atteindre 200 K, avec une fréquence d’échantillonnage maximale de 20 kHz.
II. Analyse des scénarios d'application typiques

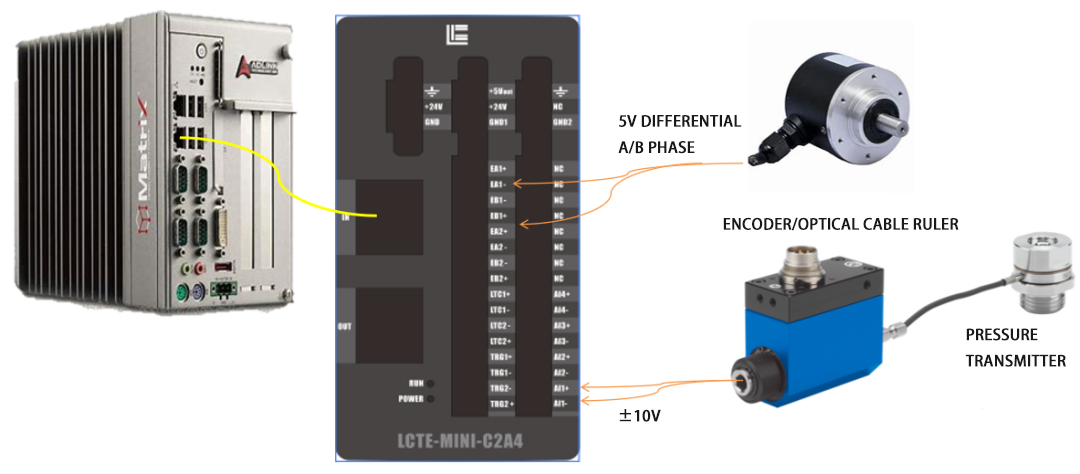

Scénario 1 : Surveillance de la pression et du déplacement du bouton. Contexte : Tester la relation entre la force du ressort et le déplacement lors de la pression sur un bouton, afin de vérifier la durabilité du produit et la constance de sa sensation tactile. Mise en œuvre : L’encodeur enregistre en temps réel le déplacement de l’axe de pression et transmet un signal différentiel de phase AB au module C2A4 ; le capteur de pression convertit la force du ressort du bouton en un signal de tension, transmis au C2A4 via le canal analogique. Avantages : L’acquisition synchrone garantit une courbe pression-déplacement complète ; une taille d’échantillon de 200 000 permet l’analyse des mouvements sur de longs cycles.
Scénario 2 : Surveillance de l’angle de basculement et du couple d’un ordinateur portable. Contexte : Détecter les variations de couple au niveau de la charnière de basculement à différents angles et optimiser sa conception structurelle. Mise en œuvre : L’encodeur surveille l’angle de basculement et transmet des données de position en temps réel via les phases AB ; le capteur de couple convertit la valeur du couple en un signal de tension, acquis simultanément par le C2A4. Avantages : La fréquence d’échantillonnage de 20 kHz permet une capture précise des variations dynamiques ; la fonction de déclenchement par seuil permet de paramétrer les seuils d’alarme de couple.
III. Piloter la modernisation intelligente de l'industrie
Le module LCTE-MINI-C2A4 de Lingchen Technology relève le défi de l'analyse collaborative des signaux de déplacement et de force en milieu industriel grâce à une technologie d'acquisition synchrone de haute précision et une conception fonctionnelle intelligente. Ses caractéristiques multicanaux, sa fréquence d'échantillonnage élevée et sa grande capacité de stockage de données le rendent adapté non seulement à la fabrication de précision et au contrôle qualité, mais aussi à des domaines tels que la commande de mouvements robotiques et les tests automatisés, fournissant ainsi un support de données fiable pour la surveillance de l'état des équipements et l'optimisation des produits.
