Application de Lingchen IO au marquage laser des languettes de batteries au lithium
Dans le processus critique de marquage des languettes dans la production de batteries lithium-ion, le module miniIO de Lingchen Technology (modèle LCTE-MINI-E1O16), avec ses fonctions puissantes et sa stabilité, est devenu un choix fiable pour obtenir un marquage efficace et précis.

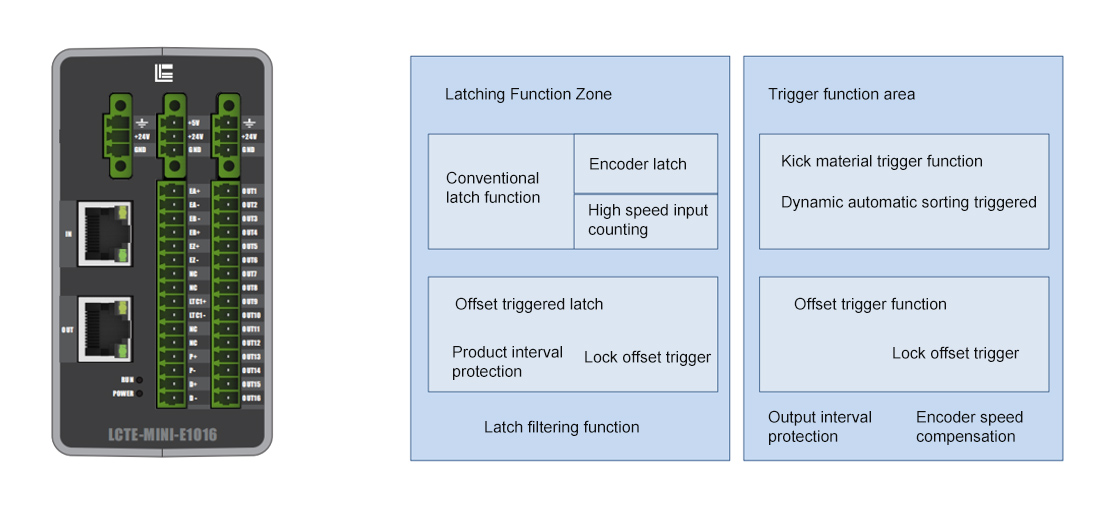

Analyse des modules fonctionnels de base
Ce module intègre deux grands domaines fonctionnels, spécialement conçus pour les scénarios industriels complexes.
Zone de verrouillage : Fonctions principales : Verrouillage d’encodeur, comptage d’entrées haute vitesse. Fonctionnalités avancées : Verrouillage déclenché par décalage, protection contre les variations d’intervalle de produit, déclenchement du décalage de verrouillage et filtrage du verrouillage. Performances clés : FIFO de verrouillage de 255 points, niveaux de verrouillage : NPN ou PNP 24 V.
Domaine fonctionnel du déclenchement : Applications principales : Déclenchement de l’alimentation en matériau, déclenchement par décalage. Protections : Protection de l’intervalle de sortie, compensation de la vitesse de l’encodeur. Performances clés : FIFO de déclenchement de 128 points, niveau de sortie : 24 V NPN.
Excellentes capacités de déclenchement et fonctionnalités spéciales
Gestion intelligente des points : après la mise en place des points, le module les trie automatiquement en interne, éliminant ainsi le besoin de tri externe et de saisie de données ultérieure, simplifiant ainsi le processus.
Protection contre les marquages erronés : déclenche un mécanisme de protection par intervalle pour empêcher efficacement les marquages erronés causés par de multiples jugements de programme.
Opération de changement de rouleau efficace : Permet le remplacement direct du rouleau lorsqu’un rouleau de matériau est presque terminé, sans qu’il soit nécessaire de le vider, réduisant ainsi les temps d’arrêt.
Fonction de marquage et de verrouillage par retour d'information : en utilisant le signal de sortie de la machine de marquage, la valeur de position de l'encodeur est instantanément capturée grâce à un verrouillage à grande vitesse, utilisée pour vérifier la précision de la position de marquage.
Nombre réel de marquages : Le nombre de signaux de sortie de la machine de marquage est compté à l'aide d'une fonction de comptage à grande vitesse afin de calculer avec précision le nombre réel de marquages.
Compensation de vitesse de l'encodeur : compense dynamiquement les écarts de position de marquage causés par les retards de sortie de la machine de marquage à différentes vitesses.
Comptage unidirectionnel de l'encodeur : la méthode de comptage est synchronisée avec le CCD, garantissant que le comptage de l'encodeur du module est parfaitement cohérent avec celui du CCD.
Contrôle DIO standard (mode de débogage) : lors du débogage, vous pouvez passer en mode GPIO pour une sortie de niveau directe, facilitant ainsi le débogage électrique.
Surveillance des registres internes : assure la surveillance de divers états de registres, notamment le nombre de déclenchements internes, la position réelle du déclenchement et le nombre de FIFO de déclenchement, facilitant ainsi le dépannage et la maintenance du système.
Résumé
Le module miniIO LCTE-MINI-E1O16 de Lingchen Technology, avec ses 16 canaux de déclenchement, ses 12 canaux de verrouillage et sa fréquence d'entrée d'encodeur jusqu'à 20 MHz, ainsi que ses fonctions de verrouillage et de déclenchement intégrées et ses nombreuses fonctionnalités avancées (telles que le séquençage automatique, la protection multiple, la compensation de vitesse, la vérification de retour d'information et les statistiques de comptage), fournit une solution d'E/S industrielle efficace, précise, stable et facile à entretenir pour les applications de marquage des languettes de batteries au lithium, améliorant considérablement l'efficacité de la production et le contrôle de la qualité des produits.
