PC industriel embarqué hautes performances série VMC-1000F
Caractéristiques du produit
La série VMC-1000F prend en charge les processeurs Intel® Core™ i3/i5/i7/i9, Pentium® et Celeron® de 10e et 11e génération (socket LGA1200) avec un TDP de 65 W. Elle dispose de deux emplacements mémoire DDR4 SO-DIMM, d'une double sortie vidéo (HDMI et VGA), de six ports LAN (dont quatre compatibles PoE), de six ports COM maximum, de sept ports USB et de multiples interfaces d'extension. Le modèle VMC-1000FLD prend en charge les E/S numériques 16 bits et intègre quatre interfaces pour sources lumineuses à tension constante, permettant le contrôle de l'allumage/extinction, de la luminosité et du déclenchement, avec une tension d'entrée de 19 à 24 V. Ce produit convient à diverses applications industrielles, notamment dans les secteurs de l'électronique grand public, des batteries lithium-ion et des semi-conducteurs.
Paramètres de spécification
| Spécifications du VMC-1000F | |
| Système | |
| Processeur | Processeur Intel® Core™ i3/i5/i7/i9, Pentium® ou Celeron® de 10e/11e génération, socket LGA1200, 65 W |
| Jeu de puces | H420E |
| Mémoire | 2 emplacements mémoire DDR4 SO-DIMM 2400/2666/2933 MHz, jusqu'à 64 Go |
| Graphique | Graphiques intégrés |
| Stockage | 1 SSD M.2 M-Key 2242/2280 (PCIe x1), 2 disques durs/SSD SATA 3.0 |
| Système opérateur | Windows 10, Linux |
| BIOS | BIOS UEFI AMI |
| Minuteur de surveillance | Intervalle de minuterie programmable à 255 niveaux, de 1 à 255 secondes/min |
| Interfaces externes | |
| Port Ethernet | 1 port LAN RJ45 Intel® PCI-E pour 10/100/1000 Mbps l219-V 1 port LAN RJ45 Intel® PCI-E pour 10/100/1000 Mbps l210AT 4x Intel® I210AT (TDP max 15W PoE) |
| Afficher | 1 port HDMI : résolution maximale 4096 x 2160 à 60 Hz 1x VGA : Résolution maximale 1920x1200 à 60 Hz |
| Audio | 1 port combo audio (sortie ligne et entrée micro) |
| Port série | 1 port RS232/422/485, 1 port RS232 ; extensible à 4 ports RS232 |
| USB | 4 ports USB 3.2, 2 ports USB 2.0 |
| Voyants indicateurs | 1x LED pour disque dur |
| Boutons | 1 bouton marche/arrêt (avec LED), 1 bouton de réinitialisation |
| Interrupteur à distance | 1 télécommande marche/arrêt |
| PARTIE | DIO 16 bits (tension d'isolement 3750 Vrms), Courant maximal du canal DO : 500 mA (pris en charge par VMC-1000FLD) |
| Contrôle de l'éclairage | 4 sources lumineuses, 24 V, puissance maximale 120 W, courant maximal par canal 2,5 A, courant maximal pour l'ensemble 4 canaux 5 A (pris en charge par VMC-1000FLD) |
| Connecteur d'alimentation | 1 connecteur WTB Phoenix à 4 broches DCIN |
| Interface interne | |
| ports d'extension | 1 emplacement Mini-PCIe (USB 2.0, prend en charge les modules 4G/PCIe x1/SATA 3.0) 1 emplacement M.2 M-Key 2242/2280 (PCIe x1) 1 emplacement M.2 E-Key 2230 (PCIe x1/USB 2.0) |
| USB | 1 port USB 2.0 (Type-A), 2 ports USB 2.0 (connecteur à 1 broche vers 2 ports) |
| Port série | 1 connecteur à broches RS232/422/485, 5 connecteurs à broches RS232 |
| GPIO | 1 GPIO 8 bits |
| HEURES | 2 ports SATA 3.0 |
| Connecteur de ventilateur | 1xSYSFAN, 1xCPUFAN |
| TPM | TPM 2.0 (en option) |
| Environnement | |
| Température de fonctionnement | -10 °C à 50 °C, 0,7 m/s, avec flux d'air |
| Température de stockage | -40℃ ~ 85℃ |
| Humidité | Humidité de fonctionnement : 5 % à 95 %, sans condensation Humidité de stockage : 5 % à 95 %, sans condensation |
| Vibration | SSD : 5 à 500 Hz, fonctionnement à 2 Grms Disque dur : 5 à 500 Hz, fonctionnement à 1 Grms |
| Choc mécanique | Fonctionnement : 10G à 11 ms Hors fonctionnement : 30G à 11 ms |
| Alimentation | |
| Alimentation électrique | 1 alimentation CCIN 19–24 V pour l'unité principale |
| Liste de contrôle de sélection | |
| Modèle | Extension/Structure (support de base exclu) |

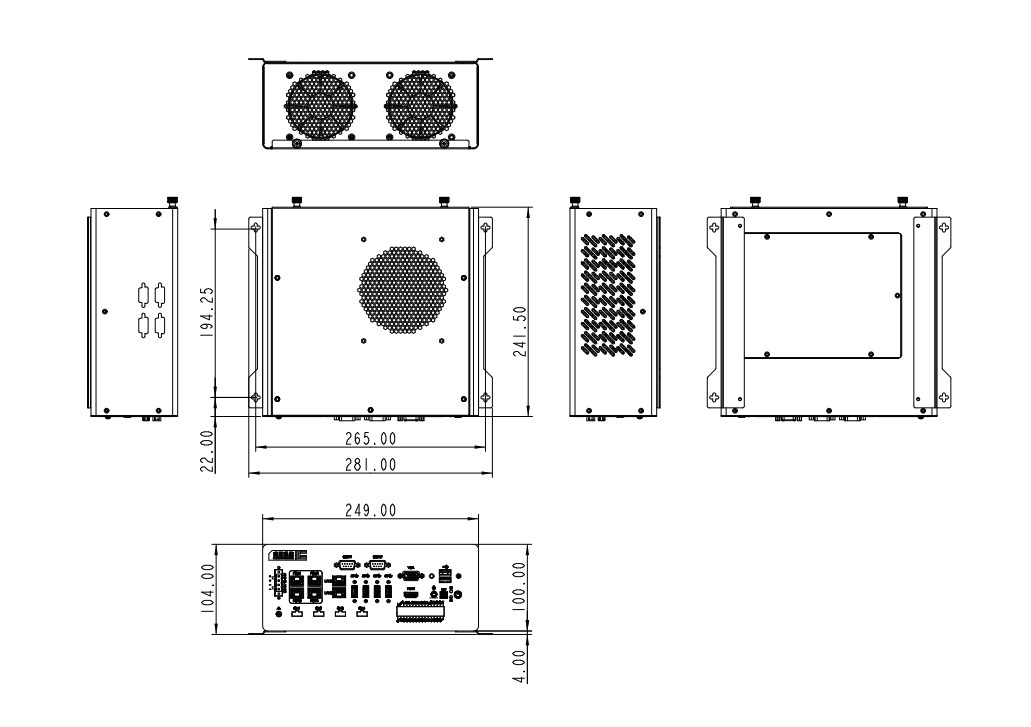

| VMC-1000F | - / 249×241,5×100 mm |
| VMC-1000FLD | 4 sources lumineuses + E/S numériques 16 bits / 249 × 241,5 × 100 mm |
