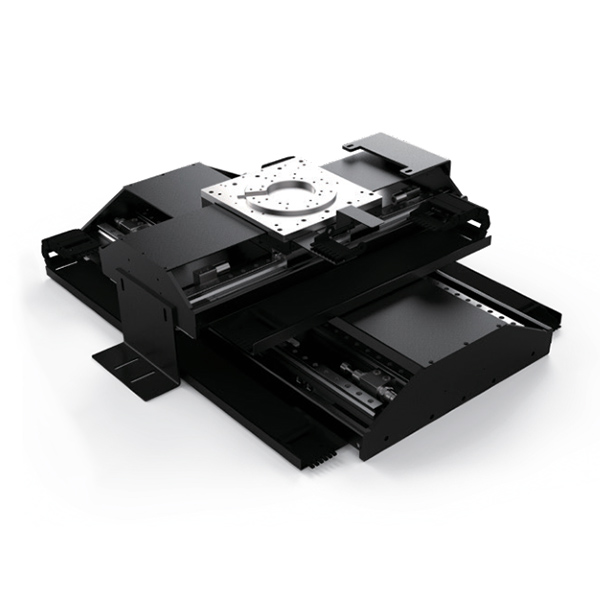

Plateforme de découpe de plaquettes PDM-X400-Y600
Plateforme de découpe de plaquettes PDM-X400-Y600
| Plateforme de découpe de plaquettes Spécifications du PDM-X400-Y600 | ||
| Tableau des paramètres | ||
| Modèle de plateforme | PDM-X400-Y600 | |
| Axial | Axe X | Axe Y |
| coup efficace | 400 mm | 600 mm |
| Répétabilité | ≤±1 μm | |
| précision de positionnement basée sur la compensation | ≤±1 μm | |
| rectitude horizontale | ≤± 1 μm (1,5 μm/à moins de 200 coups au milieu) | ≤±1 μm |
| rectitude verticale | ≤±1,5 μm | ≤±1,5 μm |
| Verticalité entre XY | ≤5μm | |
| vitesse maximale | 1000 mm/s | 300 mm/s |
| Accélération maximale | 2 G | 0,5 G |
| Charger | 25 kg | |
| Longueur de la ligne | À l'extérieur de la chaîne porte-câbles 3m | |
| Paramètres du moteur | ||
| méthode de refroidissement | Auto-refroidissement | refroidissement par eau |
| poussée continue | 722,6 N | 1159,3 N |
| poussée maximale | 1610,5 N | |
| Constante de force ±10% | 153,0 N/Arms | |
| Constante de force électromotrice inverse + 10 % | 124,9 Vpeak/(m/s) | |
| Constante du moteur à 25 | 58,2 N/√(O) | |
| Résistance interphase à 25 | 4,6 Ohm | |
| Inductance interphase ±30% | 116,0 mH | |
| Courant persistant | 4,8 bras | 8.2 Armes |
| Courant de crête | 14,4 bras | |
| énergie thermique continue | 204,9 O | 597,9 O |
| constante de dissipation thermique | 2,8 W/°C | 8,0 W/°C |
